Знаки безопасности


Знак пожарной безопасности F 01-01

Код знака:F 01-01

Смысловое значение:Направляющая стрелка

Место размещения:Использовать только вместе с другими знаками пожарной безопасности для указания направления движения к месту нахождения (размещения) средства противопожарной защиты.



 Знак пожарной безопасности F 01-02

Код знака:F 01-02

Смысловое значение:Направляющая стрелка под углом 45°

Место размещения:Использовать только вместе с другими знаками пожарной безопасности для указания направления движения к месту нахождения (размещения) средства противопожарной защиты



 Знак пожарной безопасности F 02

Код знака:F 02

Смысловое значение:Пожарный кран

Место размещения:В местах нахождения комплекта пожарного крана с пожарным рукавом и стволом



 Знак пожарной безопасности F 03

Код знака:F 03

Смысловое значение:Пожарная лестница

Место размещения:В местах нахождения пожарной лестницы



 Знак пожарной безопасности F 04

Код знака:F 04

Смысловое значение:Огнетушитель

Место размещения:



 Знак пожарной безопасности F 05

Код знака:F 05

Смысловое значение:Телефон для использования при пожаре(в том числе телефон прямой связи с пожарной охраной)

Место размещения:В местах размещения телефона, по которому можно вызвать пожарную охрану



 Знак пожарной безопасности F 06

Код знака:F 06

Смысловое значение:Место размещения нескольких средств противопожарной защиты

Место размещения:В местах одновременного нахождения (размещения) нескольких средств противопожарной защиты



 Знак пожарной безопасности F 07

Код знака:F 07

Смысловое значение:Пожарный водоисточник

Место размещения:В местах нахождения пожарного водоема или пирса для пожарных машин



 Знак пожарной безопасности F 08

Код знака:F 08

Смысловое значение:Пожарный сухотрубный стояк

Место размещения:В местах нахождения пожарного сухотрубного стояка



 Знак пожарной безопасности F 09

Код знака:F 09

Смысловое значение:Пожарный гидрант

Место размещения:У мест нахождения подземных пожарных гидрантов. На знаке должны быть цифры, обозначающие расстояние от знака до гидранта в метрах



 Знак пожарной безопасности F 10

Код знака:F 10

Смысловое значение:Кнопка включения установок (систем) пожарной автоматики

Место размещения:В местах ручного пуска установок пожарной сигнализации, пожаротушения и (или) систем противодымной защиты. В местах (пунктах) подачи сигнала пожарной тревоги



 Знак пожарной безопасности F 11

Код знака:F 11

Смысловое значение:Звуковой оповещатель пожарной тревоги

Место размещения:В местах нахождения звукового оповещателя или совместно со знаком F 10 «Кнопка включения установок (систем) пожарной автоматики»



 Запрещающий знак Р 01

Код знака:Р 01

Смысловое значение:Запрещается курить

Место размещения:Использовать, когда курение может стать причиной пожара. На дверях и стенах помещений, участках, где имеются горючие и легковоспламеняющиеся вещества, или в помещениях, где курить запрещается



 Запрещающий знак Р 02

Код знака:Р 02

Смысловое значение:Запрещается пользоваться открытым огнем и курить

Место размещения:Использовать, когда открытый огонь и курение могут стать причиной пожара. На входных дверях, стенах помещений, участках, рабочих местах, емкостях, производственной таре



 Запрещающий знак Р 04

Код знака:Р 04

Смысловое значение:Запрещается тушить водой

Место размещения:В местах расположения электрооборудования, складах и других местах, где нельзя применять воду при тушении горения или пожара.



 Запрещающий знак Р 12

Код знака:Р 12

Смысловое значение:Запрещается загромождать проходы и (или) складировать

Место размещения:На пути эвакуации, у выходов, в местах размещения средств противопожарной защиты, аптечек первой медицинской помощи и других местах



 Предупреждающий знак W 01

Код знака:W 01

Смысловое значение:Пожароопасно. Легковоспламеняющиеся вещества

Место размещения:Использовать для привлечения внимания к помещениям с легковоспламеняющимися веществами. На входных дверях, дверцах шкафов, емкостях и т.д.



 Предупреждающий знак W 02

Код знака:W 02

Смысловое значение:Взрывоопасно

Место размещения:Использовать для привлечения внимания к взрывоопасным веществам, а также к помещениям и участкам. На входных дверях, стенах помещений, дверцах шкафов и т.д



 Предупреждающий знак W 11

Код знака:W 11

Смысловое значение:Пожароопасно. Окислитель

Место размещения:На дверях помещений, дверцах шкафов для привлечения внимания на наличие окислителя







Эвакуационный знак E 01-01

Код знака:Е 01-01

Смысловое значение:Выход здесь (левосторонний)

Место размещения:Над дверями (или на дверях) эвакуационных выходов, открывающихся с левой стороны. На стенах помещений вместе с направляющей стрелкой для указания направления движения к эвакуационному выходу.



 Эвакуационный знак E 01-02

Код знака:E 01-02

Смысловое значение:Выход здесь (правосторонний)

Место размещения:Над дверями (или на дверях) эвакуационных выходов, открывающихся с правой стороны. На стенах помещений вместе с направляющей стрелкой для указания направления движения к эвакуационному выходу.



 Эвакуационный знак E 02-01

Код знака:E 02-01

Смысловое значение:Направляющая стрелка

Место размещения:Использовать только вместе с другими эвакуационными знаками для указания направления движения.



 Эвакуационный знак E 02-02

Код знака:E 02-02

Смысловое значение:Направляющая стрелка под углом 45°

Место размещения:Использовать только вместе с другими эвакуационными знаками для указания направления движения.



 Эвакуационный знак E 03

Код знака:E 03

Смысловое значение:Направление к эвакуационному выходу направо.

Место размещения: На стенах помещений для указания направления движения к эвакуационному выходу.



 Эвакуационный знак E 04

Код знака:E 04

Смысловое значение:Направление к эвакуационному выходу налево.

Место размещения:На стенах помещений для указания направления движения к эвакуационному выходу.



 Эвакуационный знак E 05

Код знака:E 05

Смысловое значение:Направление к эвакуационному выходу направо вверх.

Место размещения:На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости



 Эвакуационный знак E 06

Код знака:E 06

Смысловое значение:Направление к эвакуационному выходу налево вверх.

Место размещения:На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости.



 Эвакуационный знак E 07

Код знака:E 07

Смысловое значение:Направление к эвакуационному выходу направо вниз.

Место размещения:На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости.



 Эвакуационный знак E 08

Код знака:E 08

Смысловое значение:Направление к эвакуационному выходу налево вниз.

Место размещения:На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости.



 Эвакуационный знак E 09

Код знака:E 09

Смысловое значение:Указатель двери эвакуационного выхода (правосторонний).

Место размещения:Над дверями эвакуационных выходов.



 Эвакуационный знак E 10

Код знака:E 10

Смысловое значение:Указатель двери эвакуационного выхода (левосторонний).

Место размещения:Над дверями эвакуационных выходов



 Эвакуационный знак E 11

Код знака:E 11

Смысловое значение:Направление к эвакуационному выходу прямо.

Место размещения:Над проходами, проемами, в помещениях большой площади. Размещается на верхнем уровне или подвешивается к потолку.



 Эвакуационный знак E 12

Код знака:E 12

Смысловое значение:Направление к эвакуационному выходу прямо.

Место размещения:Над проходами, проемами, в помещениях большой площади. Размещается на верхнем уровне или подвешивается к потолку.



 Эвакуационный знак E 13

Код знака:E 13

Смысловое значение:Направление к эвакуационному выходу по лестнице вниз.

Место размещения:На лестничных площадках и стенах, прилегающих к лестничному маршу.



 Эвакуационный знак E 14

Код знака:E 14

Смысловое значение:Направление к эвакуационному выходу по лестнице вниз.

Место размещения:На лестничных площадках и стенах, прилегающих к лестничному маршу.



 Эвакуационный знак E 15

Код знака:E 15

Смысловое значение:Направление к эвакуационному выходу по лестнице вверх.

Место размещения:На лестничных площадках и стенах, прилегающих к лестничному маршу.



 Эвакуационный знак E 16

Код знака:E 16

Смысловое значение:Направление к эвакуационному выходу по лестнице вверх.

Место размещения:На лестничных площадках и стенах, прилегающих к лестничному маршу.



 Эвакуационный знак E 17

Код знака:E 17

Смысловое значение:Для доступа вскрыть здесь.

Место размещения:На дверях, стенах помещений и в других местах, где для доступа в помещение или выхода необходимо вскрыть определенную конструкцию, например разбить стеклянную панель и т.п.



 Эвакуационный знак E 18

Код знака:E 18

Смысловое значение:Открывать движением от себя.

Место размещения:На дверях помещений для указания направления открывания дверей.



 Эвакуационный знак E 19

Код знака:E 19

Смысловое значение:Открывать движением на себя.

Место размещения:На дверях помещений для указания направления открывания дверей.



 Эвакуационный знак E 20

Код знака:E 20

Смысловое значение:Для открывания сдвинуть.

Место размещения:На дверях помещений для обозначения действий по открыванию сдвижных дверей.



 Эвакуационный знак E 21

Код знака:E 21

Смысловое значение:Пункт (место) сбора.

Место размещения:На дверях, стенах помещений и в других местах для обозначения заранее предусмотренных пунктов (мест) сбора людей в случае возникновения пожара, аварии или другой чрезвычайной ситуации.



 Эвакуационный знак E 22

Код знака:E 22

Смысловое значение:Указатель выхода.

Место размещения:Над дверями эвакуационного выхода или в составе комбинированных знаков безопасности для указания направления движения к эвакуационному выходу.



 Эвакуационный знак E 23

Код знака:E 23

Смысловое значение:Указатель запасного выхода.

Место размещения:Над дверями запасного выхода.



Где и как размещать знаки пожарной безопасности на территории  предприятия - наглядный пример (материал )

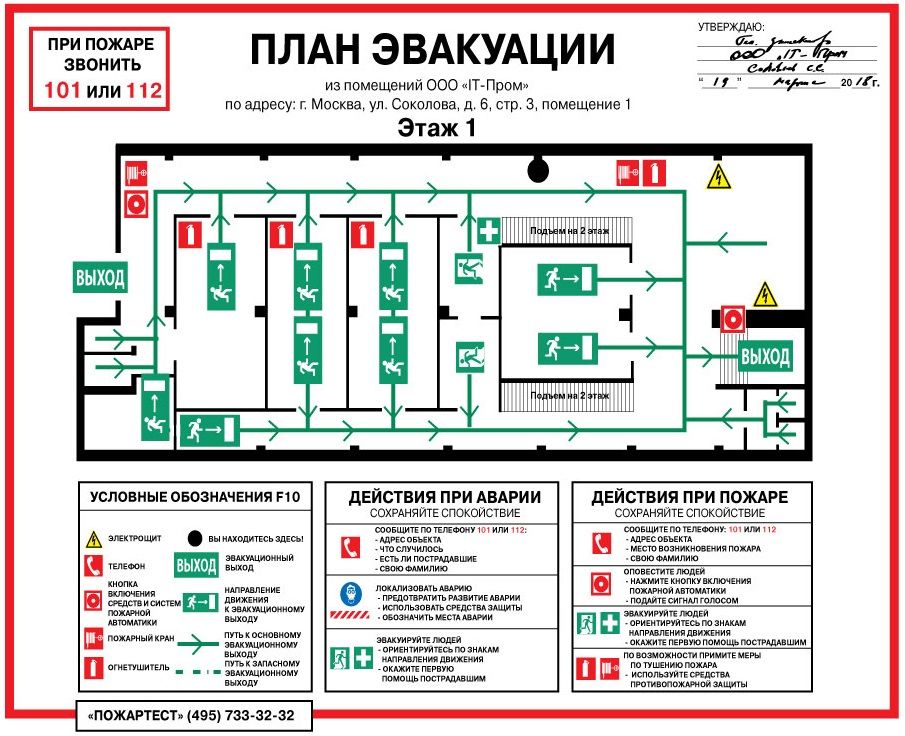

ОБРАЗЦЫ ПЛАНОВ ЭВАКУАЦИИ
